110鍍鋅鋼管壁厚是多少

文章來源：http://yuanbaoji.cn 發(fā)布時間：2024-06-07 16:17:07 瀏覽次數：14

110鍍鋅鋼管壁厚/a_110鍍鋅鋼管壁厚是多少

在當今這個日新月異的時代，110鍍鋅鋼管壁厚/a也在不斷發(fā)展變化。今天，我將和大家探討關于110鍍鋅鋼管壁厚/a的今日更新，以期為大家?guī)硇碌膯⑹尽?/p>

文章目錄列表:

1.鍍鋅鋼管dn100國標的厚度是多少
2.鍍鋅鋼管的厚度國標是多少
3.鍍鋅鋼管國家標準壁厚是多少? 從DN15 到DN300的
4.焊接鋼管壁厚對照表
5.請問加厚鍍鋅鋼管各規(guī)格壁厚是多少？

鍍鋅鋼管dn100國標的厚度是多少

4.0mm。DN100?鍍鋅管的國標厚度是4mm，但市場上一般只有3.75mm，因為3.75在國標管道厚度允許偏差范圍內。

國標外徑的要求和英標完全吻合，按兩種標準生產的相同公稱口徑的管材實際外徑都一樣。如DN100鍍鋅鋼管來看，英標中規(guī)定的外徑在113.3~114.9mm之間，國際上考慮外徑允許偏差之后的范圍在113.157~115.443mm之間。兩種標準生產的DN100管材外徑差別非常微小，所以在實際應用上，兩種標準的管材跟管接頭結合得非常完好。

鍍鋅鋼管使用注意事項

為保證焊接質量，應對焊口處鍍鋅進行處理，首先要把焊接處的鍍鋅層打磨掉，應用手砂輪或砂紙清理鍍鋅層，或用氣焊火焰清理鍍鋅層。不然會產生氣泡、沙眼、假焊等。還會使焊縫變脆，剛性下降等?。

鍍鋅鋼管Ф≤50采用絲接，Ф＞50采用法蘭盤連接。施工前檢驗管材及管件是否符合設計要求和現行標準的規(guī)定，并具有出廠合格證，材質等級與設計所采用的管子應一致，管道表面應無裂紋、縮孔、夾渣、折疊、重皮等缺陷，管道及管件尺寸偏差應符合現行標準要求。

以上內容參考百度百科-鍍鋅鋼管

鍍鋅鋼管的厚度國標是多少

消防管道的規(guī)格用公稱直徑DN表示，而不是用DH。

（1）公稱壓力PN≤1.0MPa，消防管道采用低壓流體輸送用鍍鋅焊接鋼管，管壁厚度如下：

DN65，壁厚S=4.0mm；DN80，壁厚S=4.0mm；DN100，壁厚S=4.0mm；DN125，壁厚S=4.0mm；DN150，壁厚S=4.5mm。GB/T3091-2008里規(guī)定的鍍鋅鋼管的最大規(guī)格為DN150。

（2）當DN＞150，應采用流體輸送用無縫鋼管（GB/T8163-2008)，DN200，壁厚S=7.0mm；(無縫鋼管通常用外徑乘壁厚表示，則該管表示為D219×7，D219×7屬于公稱直徑DN200這一規(guī)格系列）DN300，壁厚S=8.0mm；(則該管表示為D325×8，D325×8屬于公稱直徑DN300這一規(guī)格系列）

擴展資料：

消防用內外涂環(huán)氧復合鋼管是采用的改性重防腐環(huán)氧樹脂粉末，具有優(yōu)良的耐化學腐蝕性能，從根本上解決了同類產品在長期使用后出現表面生銹腐蝕、內壁結垢等諸多問題，避免發(fā)生內部堵塞影響使用現象，從而大大提高了消防專用管的使用壽命。

彎曲試驗

DN≤50mm的涂塑消防管進行彎曲試驗。管段試件長度為(1200±100) mm。

在溫度為（20±5） ℃的環(huán)境下，以鋼管公稱通徑的8倍為曲率半徑，彎曲角度為30o，在彎管機或模具上進行彎曲。彎曲試驗時管內不帶填充物，焊縫位于彎曲主面的側面。

試驗后，從彎曲圓弧的中部將試件剖開，檢查內涂層，試驗結果應符合5.7的規(guī)定。

低溫試驗

管段試件尺寸長度為（100±10） mm，將試件放置在低溫箱中，降溫至（-30±2） ℃，并恒溫1 h，然后取出放置在溫度為（20±5） ℃的環(huán)境下（4～7） h。試驗周期結束后，取出試件檢查其內涂層，并按6.4的規(guī)定進行附著力試驗，試驗結果應符合5.12的規(guī)定。

參考資料：

百度百科-消防管

鍍鋅鋼管國家標準壁厚是多少? 從DN15 到DN300的

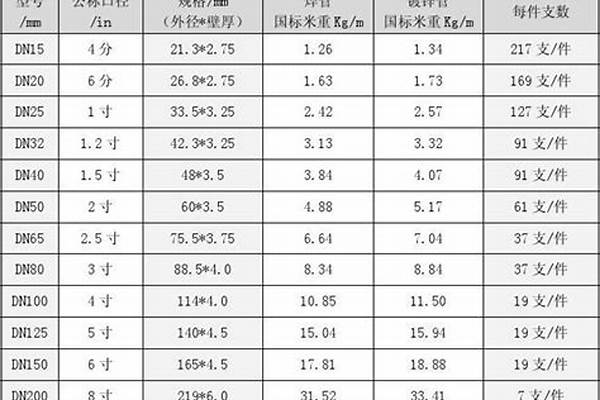

鍍鋅管國標厚度是：

鋼管重量計算公式：[(外徑-壁厚)*壁厚]*0.02466=kg/米(每米的重量)

鍍鋅鋼管尺寸規(guī)格表說明：W=C×[0.02466×(D-S)×S]

W--鍍鋅管每米重量：kg/m

C--鍍鋅管比黑鐵管增加的重量系數

D--黑鐵管的外徑

S--黑鐵管的壁厚

鍍鋅管產品應用

鍍鋅鋼管表面有熱浸鍍或電鍍鋅層的焊接鋼管。鍍鋅可增加鋼管的抗腐蝕能力，延長使用壽命。鍍鋅管的用途很廣，除作輸水、煤氣、油等一般低壓力流體的管線管外，還用作石油工業(yè)特別是海洋油田的油井管、輸油管，化工焦化設備的油加熱器、冷凝冷卻器、煤餾洗油交換器用管，以及棧橋管樁、礦山坑道的支撐架用管等。

以上內容參考：百度百科-鍍鋅鋼管

焊接鋼管壁厚對照表

規(guī) 格DN(mm) 外徑 壁厚(mm) 支/件

20.5*1.8 20.50 1.80 127

20.5*1.9 20.50 1.90 127

20.8*2.0 20.80 2.00 127

20.8*2.1 20.80 2.10 127

20.8*2.2 20.80 2.20 127

20.8*2.3 20.80 2.30 127

21.3*2.8(Ⅱ) 21.30 2.40 127

21.3*2.8(Ⅰ) 21.30 2.60 127

21.3*2.8 21.30 2.80 127

26*1.8 2 6.00 1.80 91

26*1.9 26.00 1.90 91

26.3*2.0 26.30 2.00 91

26.3*2.1 26.30 2.10 91

26.3*2.2 26.30 2.20 91

26.3*2.3 26.30 2.30 91

26.9*2.8(Ⅱ) 26.90 2.40 91

26.9*2.8(Ⅰ) 26.90 2.60 91

26.9*2.8 26.90 2.80 91

33*2.2 33.00 2.20 61

33*2.3 33.00 2.30 61

33*2.4 33.00 2.40 61

33*2.6 33.00 2.60 61

33.7*3.2(Ⅱ) 33.70 2.80 61

33.7*3.2(Ⅰ) 33.70 3.00 61

33.7*3.2 33.70 3.20 61

41.8*2.5 41.80 2.50 37

41.8*2.8 41.80 2.80 37

42.4*3.5(Ⅱ) 42.40 3.00 37

42.4*3.5(Ⅰ) 42.40 3.25 37

42.4*3.5 42.40 3.50 37

47.5*2.5 47.50 2.50 37

47.5*2.8 47.50 2.80 37

48.3*3.5(Ⅱ) 48.30 3.00 37

48.3*3.5(Ⅰ) 48.30 3.25 37

48.3*3.5 48.30 3.50 37

59.5*2.5 59.50 2.50 37

59.5*2.8 59.50 2.80 37

59.5*3.0 59.50 3.00 37

60.3*3.8(Ⅲ) 60.30 3.25 37

60.3*3.8(Ⅱ) 60.30 3.40 37

60.3*3.8(Ⅰ) 60.30 3.60 37

60.3*3.8 60.30 3.80 37

74.8*2.8 74.80 2.80 19

74.8*3.0 74.80 3.00 19

74.8*3.25 74.80 3.25 19

76.1*4.0(Ⅱ) 76.10 3.60 19

76.1*4.0(Ⅰ) 76.10 3.80 19

76.1*4.0 76.10 4.00 19

87.5*2.8 87.50 2.80 19

87.5*3.0 87.50 3.00 19

87.5*3.25 87.50 3.25 19

88.9*4.0(Ⅱ) 88.90 3.60 19

88.9*4.0(Ⅰ) 88.90 3.80 19

88.9*4.0 88.90 4.00 19

113*2.8 113.00 2.80 19

113*3.0 113.00 3.00 19

113*3.25 113.00 3.25 19

114.3*4.0(Ⅱ) 114.30 3.60 19

114.3*4.0(Ⅰ) 114.30 3.80 19

114.3*4.0 114.30 4.00 19

139*3.0 139.00 3.00 7

139*3.25 139.00 3.25 7

139.7*4.0(Ⅱ) 139.70 3.60 7

139.7*4.0(Ⅰ) 139.70 3.80 7

139.7*4.0 139.70 4.00 7

139.7*4.25 139.70 4.25 7

139.7*4.5 139.70 4.50 7

164*3.25 164.00 3.25 7

164*3.5 164.00 3.50 7

164*3.8 164.00 3.80 7

165*4.5(Ⅱ) 165.00 4.00 7

165*4.5(Ⅰ) 165.00 4.20 7

165*4.5 165.00 4.50 7

168.3*4.5(Ⅱ) 168.30 4.00 7

168.3*4.5(Ⅰ) 168.30 4.20 7

168.3*4.5 168.30 4.50 7

219.1*4.0 219.10 4.00 7

219.1*4.5 219.10 4.50 7

219.1*5.0 219.10 5.00 7

219.1*5.5 219.10 5.50 7

219.10*6.0 219.10 6.00 7

請問加厚鍍鋅鋼管各規(guī)格壁厚是多少？

焊接鋼管壁厚對照表如下：

擴展資料：

焊接鋼管的焊接技巧

一、前提是要打磨

必須把焊接處的鍍鋅層打磨掉，否則會產生氣泡、沙眼、假焊等。還會使焊縫變脆，剛性下降。

二、鍍鋅鋼的焊接特點

鍍鋅鋼一般是在低碳鋼外鍍一層鋅，鍍鋅層一般在20um厚。鋅的熔點在419°C，沸點908°C左右。在焊接中，鋅融化成液體浮在熔池表面或在焊縫根部位置。鋅在鐵中具有較大固溶度，鋅液體會沿晶界深入浸蝕焊縫金屬，低熔點鋅形成“液體金屬脆化”。

同時，鋅與鐵可形成金屬間脆性化合物，這些脆性相使焊縫金屬塑性降低，在拉應力作用下而產生裂紋。如果焊接角焊縫，尤其是T形接頭的角焊縫最容易產生穿透裂紋。

鍍鋅鋼焊接時，坡口表面及邊緣處的鋅層，在電弧熱作用下，產生氧化、熔化、蒸發(fā)以至揮發(fā)出白色煙塵和蒸汽，極易引起焊縫氣孔。由于氧化而形成的ZnO，其熔點較高，約1800°C以上，若在焊接過程中參數偏小，將引起ZnO夾渣，同時。由于Zn成為脫氧劑。

產生FeO-MnO或FeO-MnO-SiO2低熔點氧化物夾渣。其次，由于鋅的蒸發(fā)，揮發(fā)出大量的白色煙塵，對人體有刺激、傷害作用，因此，必須把焊接處的鍍鋅層打磨處理掉。

三、焊接工藝控制

鍍鋅鋼的焊前準備與一般的低碳鋼是相同的，需要注意的是要認真處理好坡口尺寸和附近的鍍鋅層。為了焊透，坡口尺寸要適當，一般60~65°，要留有一定的間隙，一般為1.5~2.5mm；為了減少鋅對焊縫的滲透，在焊之前，可將坡口內的鍍鋅層清除以后再焊。

在實際工作中，采用了集中打坡口，不留鈍邊工藝進行集中控制，兩層焊接工藝，減少了未焊透的可能性。焊條應根據鍍鋅鋼管的基體材質選用，一般低碳鋼由于考慮易操作性，選用J422較為普遍。

焊接手法：在焊多層焊的第一層焊縫時，盡量使鋅層熔化并使之汽化、蒸發(fā)而逸出焊縫，可大大減少液體鋅留在焊縫中。在焊角焊縫時，同樣在第一層盡量使鋅層熔化并使之汽化、蒸發(fā)而逸出焊縫。

其方法是先將焊條端部向前移出約5~7mm左右，當使鋅層融化后再回到原來位置繼續(xù)向前施焊。再橫焊和立焊時，如選用短渣焊條如J427，咬邊傾向會很小;如果采用前后往返運條技術，更可以得到無缺陷的焊接質量。

百度百科-焊接鋼管

加厚型鍍鋅鋼管壁厚沒有具體的數據，只是在原來的材料上比厚有所增加，所以叫加厚。

除了國家規(guī)定的鍍鋅鋼管的壁厚以外，其與的加厚版的鍍鋅鋼管的厚度是沒有具體的數值的，厚度是根據個人的設計需求來加厚鍍鋅鋼管的直徑的。

例如：

DN50的公稱外徑60.3mm，標準型的鋼管壁厚3.8mm，加厚型的鋼管壁厚4.5mm；

DN150國家標準壁厚是4.5mm，加厚型壁厚為5.3；

DN25國家標準壁厚是3.25mm，加厚型壁厚為3.5mm。

dn20標準壁厚2.75，允許偏差是+12%-15%

dn32標準壁厚2.75，允許偏差是+12%-15%?

dn40標準壁厚3.5，允許偏差是+12%-15%

dn70標準壁厚3.75，允許偏差是+12%-15%

dn80標準壁厚4，允許偏差是+12%-15%

擴展資料

產品應用

熱鍍鋅鋼管廣泛應用于建筑、機械、煤礦、化工、電力、鐵道車輛、汽車工業(yè)、公路、橋梁、集裝箱、體育設施、農業(yè)機械、石油機械、探礦機械等制造工業(yè)。

鍍鋅鋼管表面有熱浸鍍或電鍍鋅層的焊接鋼管。鍍鋅可增加鋼管的抗腐蝕能力，延長使用壽命。

鍍鋅管的用途很廣，除作輸水、煤氣、油等一般低壓力流體的管線管外，還用作石油工業(yè)特別是海洋油田的油井管、輸油管，化工焦化設備的油加熱器、冷凝冷卻器、煤餾洗油交換器用管，以及棧橋管樁、礦山坑道的支撐架用管等。

熱鍍鋅管

熱鍍鋅管是使熔融金屬與鐵基體反應而產生合金層，從而使基體和鍍層二者相結合。

熱鍍鋅是先將鋼管進行酸洗，為了去除鋼管表面的氧化鐵，酸洗后，通過氯化銨或氯化鋅水溶液或氯化銨和氯化鋅混合水溶液槽中進行清洗，然后送入熱浸鍍槽中。

熱鍍鋅具有鍍層均勻，附著力強，使用壽命長等優(yōu)點。熱鍍鋅鋼管基體與熔融的鍍液發(fā)生復雜的物理、化學反應，形成耐腐蝕的結構緊密的鋅一鐵合金層。合金層與純鋅層、鋼管基體融為一體，故其耐腐蝕能力強。

冷鍍鋅管

冷鍍鋅管就是電鍍鋅，鍍鋅量很少，只有10－50g/m2，其本身的耐腐蝕性比熱鍍鋅管相差很多。

正規(guī)的鍍鋅管生產廠家，為了保證質量，大多不采用電鍍鋅（冷鍍）。只有那些規(guī)模小、設備陳舊的小企業(yè)采用電鍍鋅，當然他們的價格也相對便宜一些。

建設部已正式下文，淘汰技術落后的冷鍍鋅管，不準用冷鍍鋅管作水、煤氣管。冷鍍鋅鋼管鍍鋅層是電鍍層，鋅層與鋼管基體獨立分層。

鋅層較薄，鋅層簡單附著在鋼管基體上，容易脫落。故其耐腐蝕性能差。在新建住宅中，禁止使用冷鍍鋅鋼管作為給水管。

百度百科-鍍鋅鋼管

今天關于“110鍍鋅鋼管壁厚/a”的探討就到這里了。希望大家能夠更深入地了解“110鍍鋅鋼管壁厚/a”，并從我的答案中找到一些靈感。
